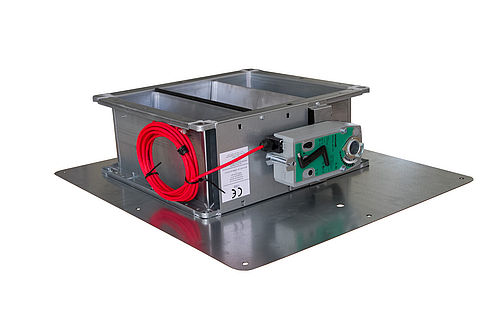

JK-180 HV - Ventilatieklep met een motor met terugslagveer
JK-180 HV - Ventilatieklep met een motor met terugslagveer

JK-180 HV - Ventilatieklep met een motor met terugslagveer
  • Verzonken montage
  • Combinatie mogelijk met een bescherming op het dak
  • Gemakkelijke montage van de klep en onderhoud van de motor
  • Aerodynamische en torsiebestendige ribben met hol lichaam van aluminiumprofiel
  • Met inbegrip van montageplaat
  • Motor met terugslagveer
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
Type JK-180 HV
Rib met hol lichaam Aluminium
Pakking Profiel van EPDM rubber
Materiaal Stijf aluminium profiel
Dikte 1,5 mm
Type Motor met terugslagveer
Spanning 24 VAC/DC
Koppel 20 Nm
Functionele veiligheid 11.000 cycli (EN-certificatie)
Levensduur 60.000 veiligheidsschakelingen (cijfer fabrikant)
Sluitingstijd Sluiting via de motor ≤150 sec.
/ Opening via de terugslagveer ≤20 sec.
Geluidsniveau Sluiting via de motor ≤40 dB
Opening via de terugslagveer ≤62 dB
Benaming afhankelijk van de opening van de klep (mm) BxH 360x360 470x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto ventilatieoppervlakte (m2) 0,10 0,13 0,23 0,41 0,62 0,90 1,22
Aanbevolen uitsparing te voorzien (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950 1260x1120 1430x1290
Minimale uitsparing te voorzien (mm) B1xH1** 530x450 640x450 700x620 870x790 1030x950 1200x1120 1370x1290
Afmetingen montageplaat (mm) B2xH2 740x600 850x600 910x770 1080x940 1240x1100 1410x1270 1580x1440
Artikelnummer 01.723.00 01.723.50 01.726.00 01.725.00 01.727.00 01.728.00 01.729.00

JK-180 HV-dB - Ventilatieklep met gelijkstroommotor
JK-180 HV-dB - Ventilatieklep met gelijkstroommotor

JK-180 HV-dB - Ventilatieklep met gelijkstroommotor
  • Verzonken montage
  • Combinatie mogelijk met een bescherming op het dak
  • Gemakkelijke montage van de klep en onderhoud van de motor
  • Aerodynamische en torsiebestendige ribben met hol lichaam van aluminiumprofiel
  • Met inbegrip van montageplaat
  • Stille gelijkstroommotor
  • Alleen in combinatie met het BlueKit-systeem
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
Type JK-180 HV-dB
Rib met hol lichaam Aluminium
Pakking Profiel van EPDM rubber
Materiaal Stijf aluminium profiel
Dikte 1,5 mm
Type gelijkstroommotor
Voeding 24 VAC/DC
Koppel 10 Nm
Functionele veiligheid 11.000 cycli (EN-certificatie)
Openings-/sluitingstijd ≤4 sec.
Geluidsniveau ≤25 dB
Benaming afhankelijk van de opening van de klep (mm) BxH 360x360 530x530 700x700 860x860
Netto ventilatieoppervlakte (m2) 0,10 0,23 0,41 0,62
Aanbevolen uitsparing te voorzien (mm) B1xH1 590x450 760x620 930x790 1090x950
Minimale uitsparing te voorzien (mm) B1xH1** 500x450 670x620 840x790 1000x950
Afmetingen montageplaat (mm) B2xH2 740x600 910x770 1080x940 1240x1100
Artikelnummer 01.723.99 01.726.99 01.725.99 01.727.99

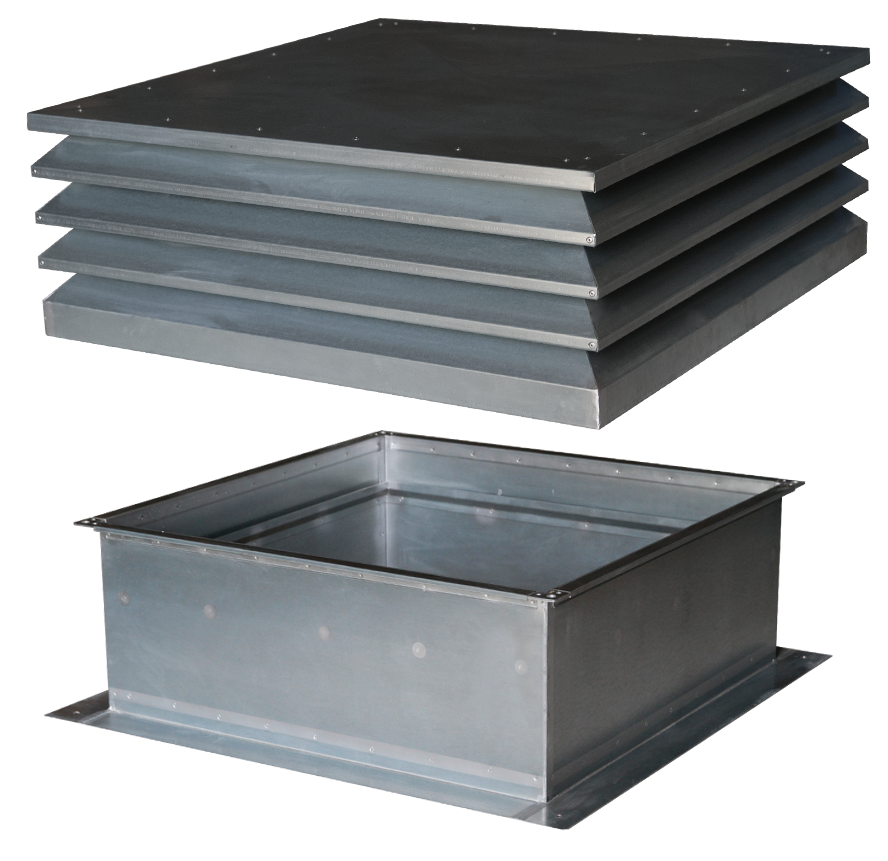

HVL-S - Dakkap in gegalvaniseerd staal
HVL-S - Dakkap in gegalvaniseerd staal

HVL-S - Dakkap in gegalvaniseerd staal
  • Integratie in de thermische isolatie
  • Bescherming tegen weersinvloeden
  • Ideaal bij weinig plaats: de afmetingen van het deksel stemmen met de afmetingen van de sokkel overeen
  • Condensaatgoot en condensaatafvoerleiding in de sokkel ingebouwd
  • Net in het deksel ingewerkt om vogels buiten te houden
  • Dakkap in gegalvaniseerd staal
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
  • Verlenging van de sokkel mogelijk
Type HVL-S
Materiaal Gegalvaniseerd staal (Ref. ...-S)
Dikte van de sokkel Basisstructuur - 1,2 mm
Tegenkader - 2 mm
Dikte van het deksel Binnenstructuur - 2 mm
Buitenplaat - 1,2 mm
Afwerking Sokkel - puntlassen
Deksel - klinknagels
Benaming afhankelijk van de opening van de klep (mm) BxH 360x360 470x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto ventilatieoppervlakte (m2) 0,10 0,13 0,23 0,41 0,62 0,90 1,22
Aanbevolen uitsparing te voorzien (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950 1260x1120 1430x1290
Minimale uitsparing te voorzien (mm) B1xH1** 530x450 640x450 700x620 870x790 1030x950 1200x1120 1370x1290
Afmetingen van het deksel B3xH3 690x550 800x550 860x720 1030x890 1190x1050 1360x1220 1530x1390
Hoogte van de sokkel (mm) L1** 500 500 500 500 500 500 500
Hoogte van het deksel (mm) L2 320 320 320 320 385 450 515
Totale hoogte van de dakkap (mm) L3 770 770 770 770 835 900 965
Artikelnummer HVL-S 01.742.10 01.742.50 01.743.10 01.744.10 01.745.10 01.746.10 01.747.10

Download de nodige documenten voor uw planning hier:

3D-Modellen 360X360
3D-Modellen 470X360
3D-Modellen 530X530
3D-Modellen 700X700
3D-Modellen 860X860
3D-Modellen 1030X1030
3D-Modellen 1200X1200
2D-Technische schema

TF (Thermo Flap) - Geïsoleerde dakkap
TF (Thermo Flap) - Geïsoleerde dakkap

TF (Thermo Flap) - Geïsoleerde dakkap
  • Integratie in de thermische isolatie
  • Bescherming tegen weersinvloeden
  • Gebruiksklare oplossing
  • Ventilatie en rookafvoer verzekerd aan de 4 kanten, ongeacht de windrichting
  • Geïsoleerde sokkel van glasvezel, die de vorming van condensaat tegengaat
  • In het deksel ingebouwd insectenhor
  • Uitstekende warmtedoorgangscoefficient: 0,41 - 0,55 W/m2k
  • Enkel in combinatie met het BlueKit-Systeem
Type TF
Venster met lamellen 1,5 mm aluminium aan beide zijden
25 mm binnenisolatie van polyurethaanschuim
Sokkel 2,5 mm glasvezel aan beide kanten, isolerend schuim aan de binnenkant - dikte 60 mm
Deksel met jalouzie-lamellen 0,8 mm gegalvaniseerd staal
Type Motor - Venster met lamellen
Voeding 24 VDC
Koppel 10 Nm
Functionele veiligheid 11.000 cycli
Openings-/sluitingstijd ≤4 sec.
Geluidsniveau ≤25 dB
Artikelnaam BK-TF 450 BK-TF 450 LONG BK-TF 600 BK-TF 800
Netto ventilatieoppervlakte (m2) 0,10 0,10 0,20 0,39
Breedte van de sokkel (mm) B1xH1 810x810 810x810 960x960 1160x1160
Maximale opening 450x450 470x470 600x600 800x800
Afmetingen van het deksel (mm) B2xH2 595x630 595x630 745x780 950x985
Hoogte van de sokkel (mm) L1 500 750 500 500
Hoogte van het deksel (mm) L2 332 332 332 385
Totale hoogte (mm) L3 789 1039 789 842
Uw-coëfficiënt (W/m2K) 0,41 0,41 vanaf 25cm van de dakisolatie 0,46 0,55
Aantal lamellen 1 1 2 3
Gewicht (kg) 39 42 54 69
Artikelnummer 01.960.00 01.960.75 01.961.00 01.962.00

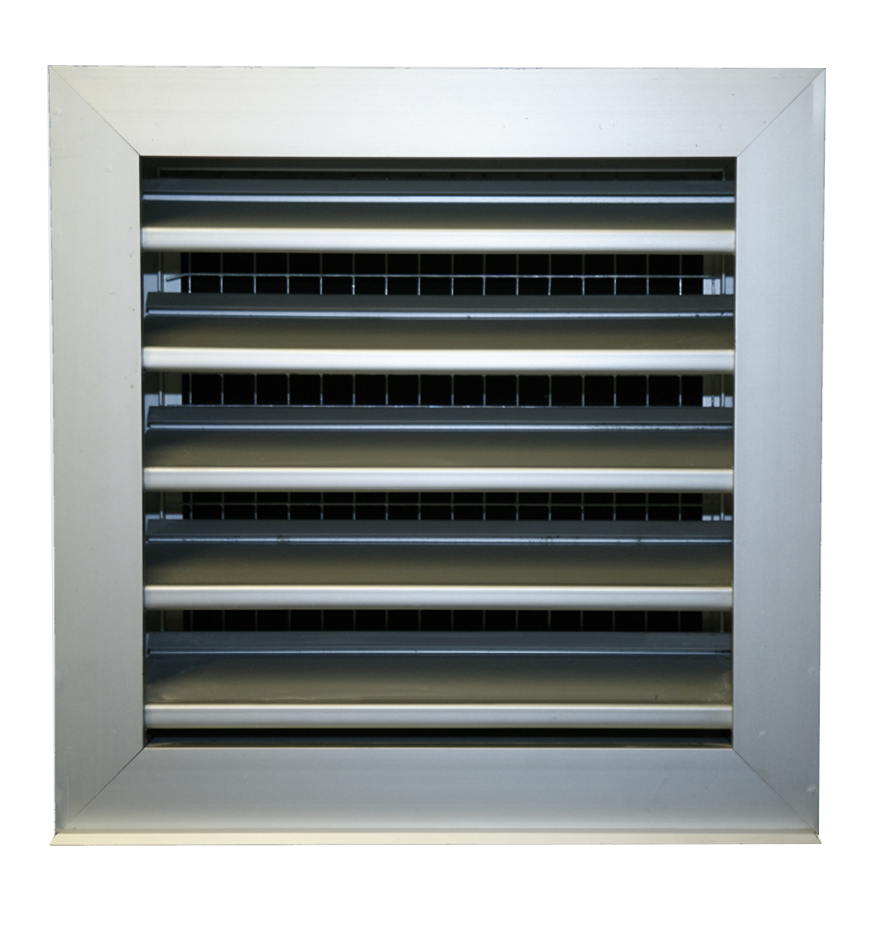

JK-180 HV-ALAS - Ventilatieklep met regenrooster voor gevel
JK-180 HV-ALAS - Ventilatieklep met regenrooster voor gevel

JK-180 HV-ALAS - Ventilatieklep met regenrooster voor gevel
  • Verzonken montage (zie kenmerken JK-180 HV)
  • Integratie in de thermische isolatie
  • ALAS ventilatierooster met vaste ribben die bescherming bieden tegen de weersinvloeden
  • Ingebouwd stalen net dat binnendringen van vogels moet voorkomen
  • Gemakkelijke montage vanaf de koker of de machinekamer
  • Bevestigingsklauwen voor een montage in de opening
  • Motor met terugslagveer
  • Optie: Montagehoekprofielen om het isolatiemateriaal te overbruggen
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
Type JK-180 HV-ALAS
Ribben Gegalvaniseerd staal
Antivogelnet Gegalvaniseerd staal
Frame Gegalvaniseerde
Benaming afhankelijk van de opening van de klep (mm) BxH 360x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto ventilatieoppervlakte (m2) 0,10 0,23 0,38 0,56 0,77 1,03
Aanbevolen uitsparing te voorzien (mm) B1xH1 590x450 760x620 930x790 1090x950 1260x1120 1430x1290
Afmetingen montageplaat (mm) B2xH2 740x600 910x770 1080x940 1240x1100 1410x1270 1580x1440
Artikelnummer 01.818.00 01.819.00 01.820.00 01.821.00 01.822.00 01.823.00

Download de nodige documenten voor uw planning hier:

3D-Modellen - Ventilatieklep
2D-Technische schema's
3D-Modellen - Regenrooster-ALAS
Modèles 3D - Grille pare-pluie

JK-180 HV-dB-ALAS - Ventilatieklep met regenrooster voor gevel
JK-180 HV-dB-ALAS - Ventilatieklep met regenrooster voor gevel

JK-180 HV-dB-ALAS - Ventilatieklep met regenrooster voor gevel
  • Verzonken montage (zie kenmerken JK-180 HV)
  • Integratie in de thermische isolatie
  • ALAS ventilatierooster met vaste ribben die bescherming bieden tegen de weersinvloeden
  • Ingebouwd stalen net dat binnendringen van vogels moet voorkomen
  • Gemakkelijke montage vanaf de koker of de machinekamer
  • Bevestigingsklauwen voor een montage in de opening
  • Stille gelijkstroommotor
  • Alleen in combinatie met het BlueKit-Systeem
  • Optie: Montagehoekprofiel om het isolatiemateriaal te overbruggen
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
Type JK-180 HV-dB-ALAS
Ribben Gegalvaniseerd staal
Antivogelnet Gegalvaniseerd staal
Frame Gegalvaniseerde
Benaming afhankelijk van de opening van de klep (mm) BxH 360x360 530x530 700x700 860x860
Netto ventilatieoppervlakte (m2) 0,10 0,23 0,38 0,56
Aanbevolen uitsparing te voorzien (mm) B1xH1 590x450 760x620 930x790 1090x950
Afmetingen montageplaat (mm) B2xH2 740x600 910x770 1080x940 1240x1100
Artikelnummer 01.818.99 01.819.99 01.820.99 01.821.99

S9-iVt-05 LF-MR – Geïsoleerde lamellenvenster met motor en montageframe voor gevel
S9-iVt-05 LF-MR – Geïsoleerde lamellenvenster met motor en montageframe voor gevel

S9-iVt-05 LF-MR – Geïsoleerde lamellenvenster met motor en montageframe voor gevel
  • Verzonken montage
  • Integratie in de thermische isolatie
  • Zeer goede thermische prestaties: zeer lage warmtedoorgangscoefficient (coëff. Uw)
  • Verluchting, afdichting en bescherming tegen de warmte
  • Sandwichpaneel of drievoudige geïsoleerde beglazing
  • Goede geluidsisolatie
  • Stille gelijkstroommotor
  • Neutraal uitzicht voor een geschikte integratie in de gevel
  • Montage van binnen
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
Type S9-iVt-05 LF-MR
Lamellen Aluminium profiel met thermische onderbreking
Materiaal Sandwichpaneel of drievoudige geïsoleerde beglazing
Type Gelijkstroommotor
Voeding 24 VDC
Koppel 0,3 Nm ... 4,5 Nm
Functionele veiligheid 11.000 cycli (EN-certificatie)
Openings-/sluitingstijd ≤10 sec.
Geluidsniveau ≤32 dB
Benaming afhankelijk van de opening van de venster BxH 420x420 630x390 570x570 775x775
Netto ventilatieoppervlakte (m2) 0,10 0,15 0,20 0,39
Aanbevolen uitsparing te voorzien B1xH1(mm) B1xH1 450x450 660x420 600x600 805x805
Uw-coëfficiënt (W/m2K) 2,5 2,3 2,3 2,1
Aantal lamellen 1 1 2 3
Artikelnummer 01.950.00 01.951.00 01.95200 01.953.00

Tairmo-LF-MR – Geïsoleerde lamellenvenster met motor en montageframe voor gevel
Tairmo-LF-MR – Geïsoleerde lamellenvenster met motor en montageframe voor gevel

Tairmo-LF-MR – Geïsoleerde lamellenvenster met motor en montageframe voor gevel
  • Verzonken montage
  • Integratie in de thermische isolatie
  • Zeer goede thermische prestaties: zeer lage warmtedoorgangscoefficient (coëff. Uw)
  • Verluchting, afdichting en bescherming tegen de warmte
  • Sandwichpaneel of drievoudige geïsoleerde beglazing
  • Goede geluidsisolatie
  • Stille gelijkstroommotor
  • Neutraal uitzicht voor een geschikte integratie in de gevel
  • Montage van binnen
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
Type Tairmo-LF-MR
Lamellen Aluminium profiel met thermische onderbreking
Materiaal Sandwichpaneel of drievoudige geïsoleerde beglazing
Type Gelijkstroommotor
Voeding 24 VDC
Koppel 0,3 Nm ... 4,5 Nm
Functionele veiligheid 11.000 cycli (EN-certificatie)
Openings-/sluitingstijd ≤10 sec.
Geluidsniveau ≤32 dB
Benaming afhankelijk van de opening van de venster BxH 800x350 590x505 740x505 815x815
Netto ventilatieoppervlakte (m2) 0,11 0,15 0,20 0,40
Aanbevolen uitsparing te voorzien (mm) B1xH1 830x380 620x535 770x535 845x845
Uw-coëfficiënt (W/m2K) 1,9 1,8 1,7 1,6
Aantal lamellen 1 1 1 2
Artikelnummer 01.956.00 01.957.00 01.958.00 01.959.00

Download de nodige documenten voor uw planning hier:

JK-190 - Ventilatieklep met een motor met terugslagveer - montage in opbouw
JK-190 - Ventilatieklep met een motor met terugslagveer - montage in opbouw

JK-190 - Ventilatieklep met een motor met terugslagveer - montage in opbouw
  • Oplossing voor montage in opbouw - niet-geïntegreerd
  • Ideaal wanneer de bestaande opening niet groter is dan de nodige ventilatieoppervlakte
  • Door de grotere diepte van het frame kan een grotere ventilatieoppervlakte worden bereikt (vrije beweging van de lamellen en stijging van de luchtstroom tussen de lamellen)
  • Geschikt voor alle ventilatieopeningen
  • Gemakkelijke montage van de klep en onderhoud van de motor
  • Aerodynamische en torsiebestendige ribben met hol lichaam van aluminiumprofiel
  • Montage in een hoek mogelijk dankzij een specifiek hoekprofiel (als toebehoren verkocht)
  • Werking met positieve veiligheid bij stroomstoring door een motor met terugslagveer
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
Type JK-190
Rib met hol lichaam Aluminium
Pakking Profiel van EPDM rubber
Materiaal Stijf aluminium profiel
Dikte 1,5 mm
Type Motor met terugslagveer
Voeding 24 VAC/DC
Koppel 20 Nm
Functionele veiligheid 11.000 cycli (EN-certificatie)
Levensduur 60.000 veiligheidsschakelingen (cijfer fabrikant)
Openings/sluitingstijd Opening via de terugslagveer ≤20 sec.
Sluiting via de motor ≤150 sec.
Geluidsniveau Opening via de terugslagveer ≤62 dB
Sluiting via de motor ≤40 dB
Benaming afhankelijk van de opening van de klep (mm) H/B 360 530 700 860 1030 1200
360 0,10 0,15 0,20 0,25 0,30 0,35
530 0,16 0,23 0,30 0,37 0,45 0,52
700 0,21 0,31 0,41 0,50 0,60 0,70
860 0,26 0,38 0,51 0,62 0,75 0,87
1030 0,31 0,46 0,61 0,75 0,90 1,04
1200 0,37 0,54 0,71 0,87 1,05 1,22

Download de nodige documenten voor uw planning hier:

3D-Modellen 360X360
3D-Modellen 530X530
3D-Modellen 700X700
3D-Modellen 860X860
3D-Modellen 1030X1030
3D-Modellen 1200X1200

JK-190-dB - Ventilatieklep voor montage in opbouw
JK-190-dB - Ventilatieklep voor montage in opbouw

JK-190-dB - Ventilatieklep voor montage in opbouw
  • Oplossing voor montage in opbouw - niet-geïntegreerd
  • Ideaal wanneer de bestaande opening niet groter is dan de nodige ventilatieoppervlakte
  • Door de grotere diepte van het frame kan een grotere ventilatieoppervlakte worden bereikt (vrije beweging van de lamellen en stijging van de luchtstroom tussen de lamellen)
  • Geschikt voor alle ventilatieopeningen
  • Gemakkelijke montage van de klep en onderhoud van de motor
  • Aerodynamische en torsiebestendige ribben met hol lichaam van aluminiumprofiel
  • Montage in een hoek mogelijk dankzij een specifiek hoekprofiel (als toebehoren verkocht)
  • Stille gelijkstroommotor
  • Enkel in combinatie met het BlueKit-systeem
  • Op maat gemaakte modellen op aanvraag verkrijgbaar
Type JK-190-dB
Rib met hol lichaam Aluminium
Pakking Profiel van EPDM rubber
Materiaal Stijf aluminium profiel
Dikte 1,5 mm
Type Gelijkstroommotor
Voeding 24 VAC/DC
Koppel 20 Nm
Functionele veiligheid 11.000 cycli (EN-certificatie)
Openings/sluitingstijd ≤4 sec.
Geluidsniveau ≤25 dB
Benaming afhankelijk van de opening van de klep (mm) H/B 360 530 700 860
360 0,10 0,15 0,20 0,25
530 0,16 0,23 0,30 0,37
700 0,21 0,31 0,41 0,50
860 0,26 0,38 0,51 0,62

Download de nodige documenten voor uw planning hier:

3D-Modellen 360X360
3D-Modellen 530X530
3D-Modellen 700X700
3D-Modellen 860X860

Slide Flap - Schuivende ventilatieklep
Slide Flap - Schuivende ventilatieklep

Slide Flap - Schuivende ventilatieklep
  • Oplossing voor montage in opbouw - niet-geïntegreerd
  • Ideaal wanneer de bestaande opening niet groter is dan de nodige ventilatieoppervlakte
  • De geringe dikte van het frame maakt mogelijk de montage in een schachtkop met weinig ruimte beschikbaar
  • Vooraf gemonteerde en vooraf bekabelde kettingmotor voor de opening van het schuifpaneel
  • Stille gelijkstroommotor
  • Bevestigingsklauwen voor een gemakkelijke en flexibele montage - zelfs in een hoek
  • Enkel in combinatie met het Bluekit-Systeem
Type Slide Flap
Frame Aluminium
Paneel Gegalvaniseerd staal
Pakking Vernet polyolefineschuim
Type Gelijkstroommotor
Voeding 24 VDC/0,65A
Force de compression 250 N
Functionele veiligheid 11.000 cycli
Levensduur >10.000 veiligheidsschakelingen (cijfer fabrikant)
Benaming Slide Flap 410 Slide Flap 760 Slide Flap 1160
Opening van de klep (mm) BxH 410x300 760x350 1160x350
Netto ventilatieoppervlakte (m2) 0,12 0,26 0,40
Geadviseerde montagezone bevestigingsklauwen inbegrepen (mm) B1xH1 550x817,5 900x1077,5 1300x1458
Aantal bevestigingsklauwen 4 6 10
Gewicht(kg) 7,11 13,90 27,68
Artikelnummer 01.630.00 01.631.00 01.632.00

Download de nodige documenten voor uw planning hier:

* Laag Uw-coëfficiënt

Het Uw-coëfficiënt is het thermisch overdrachtcoëfficiënt dat wordt gebruikt om het isolerend vermogen van een materiaal te evalueren. Hoe lager het coëfficiënt, des te meer draagt het materiaal bij tot de verlaging van de thermische verliezen.



** Met aanjager

Wanneer de liftschacht is uitgerust met een systeem voor het onder druk zetten door het gebouw, moet verplicht een klep met stroominversiemotor worden gebruikt. Bij een brand gaat de klep dan dicht.
