BlueKit L-AIO: De intelligente ventilatie voor meer energiebesparingen in de liftschacht

Verlaag met het BlueKit L-AIO-systeem uw exploitatiekosten zonder dat dit ten koste gaat van de veiligheid en het comfort in uw liften. Het systeem zorgt voor de natuurlijke ventilatie volgens de werkelijke noden terwijl de ontrokingsfunctie behouden blijft. Dankzij de openingsklep voor de ventilatieopening wordt de ventilatie optimaal beheerd en de energieverliezen beperkt.

Met de BlueKit L-AIO-installatie voldoet u aan de eisen van het energie-efficiëntie certificaat.

Meervoudige beveiliging

De ventilatieklep in de opening naar buiten gaat in de volgende omstandigheden automatisch open:

  • Personen die in de cabine vastzitten
  • Detectie van rook in de schacht
  • Overschrijding van drempelwaarde voor de temperatuur
  • Te lage luchtkwaliteit
  • Stroomuitval



BlueKit - Een geheel van complementaire componenten

Schachtgrafik BlueKit Produkte

1 Ventilatieklep

BlueKit Jalousieklappe JK 180 HV 2

Functie
Zorgt voor de luchtdichtheid van de liftschacht door de opening bovenaan de schacht af te sluiten of te openen. Indien nodig ventilatie en rookafvoer.

Productdetails

  • Afhankelijk van het type gebouw met of zonder bescherming tegen weersinvloeden
  • Voor verticale of horizontale montage
  • Motor met terugslagveer of met gelijkstroom

Componenten voor ventilatie

2 Centrale unit

BlueKit BK AIO Zentraleinheit

Functie
Stuurt de verschillende onderdelen van het systeem en activeert de opening van de ventilatieklep.

Productdetails

  • Autonome centrale unit
  • Geïntegreerde thermostaat
  • Meerdere aansluitingsmogelijkheden
  • Controle van één of meerdere ventilatiekleppen

3 Rookdetectie

BlueKit Lift Beam Controller

Functie
Detecteert rook over de volledige hoogte van de schacht en verstuurt het signaal naar de centrale unit.

Productdetails

  • Twee versies: Lineaire detector of puntrookdetector
  • Naar keuze: Afhankelijk van de afmetingen van de schacht en de eisen van het gebouw

De verschillende detectoren

4 Lift Status Transmitter (LST-VOC)

BlueKit Lift Status Transmitter LST VOC

Functie
Controle van de temperatuur en de luchtkwaliteit ter hoogte van de cabine. Bewaakt de bewegingen of de storingen. Verzendt indien nodig een signaal naar de centrale unit om de ventilatie in te schakelen.

Productdetails

  • Geïntegreerde thermostaat, VOS-detector en versnellingsmeter
  • Programmeerbare en configureerbare ventilatiefunctie afhankelijk van het gebruik
  • Draadloze radioverbinding met de centrale unit

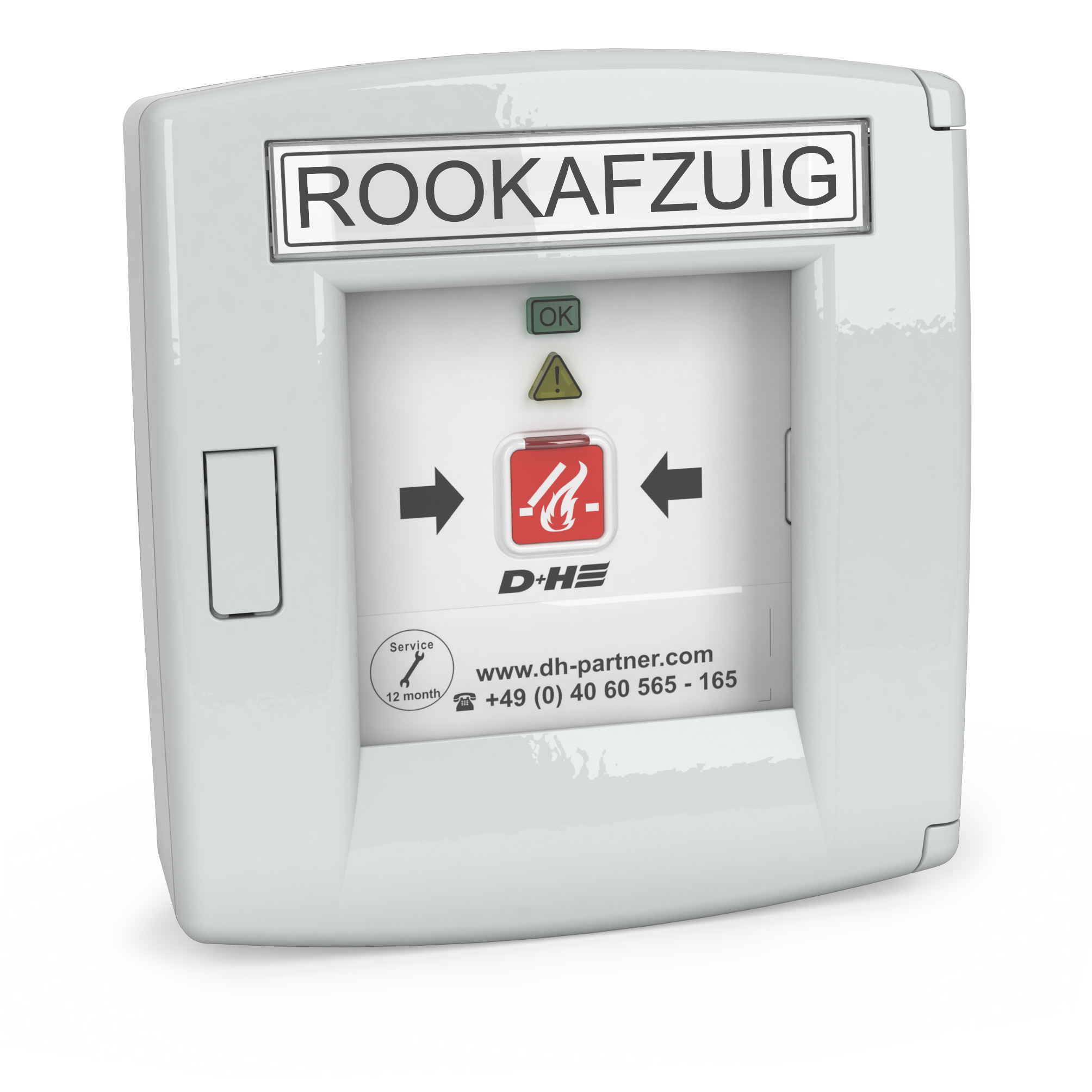

5 Drukknop met weergave status

BlueKit FR RT 45L RG G

Functie
Activeert een ventilatie- of rookafvoerorder en geeft de status van het systeem weer.

Productdetails
Weergave van de status van het systeem met leds:

  • Ventilatie
  • Brandalarm
  • Storing

Energie-efficiëntie

Verlaging van de exploitatiekosten dankzij de afsluiting van de permanente opening

Veiligheid

Veiligheid van de liftgebruiker gegarandeerd dankzij de rookdetectie en ventilatie indien nodig

Comfort

Verbetering van de luchtkwaliteit en verlaging van de vochtigheid, geuren en tocht

Beschikbaarheid

Beperking van het aantal storingen met de liften

Bescherming van het milieu

Beperking van de CO2-emissies en bijdrage tot een duurzame exploitatie van het gebouw


Panorama van het systeem

BlueKit L-AIO
Kenmerken van de schacht
Hoogte van de schacht (m) Tot 200
Type schacht Enkelvoudige of complexe schachten
Type installatie Met of zonder machinekamer
Componenten van het systeem
Rookdetector Plaatselijke detector (tot 32 m)
LIFT Beam (tot 200 m)
LST-VOC
Aansluiting drukknoppen Tot 8
Weergave van de status van het systeem op de drukknop Ventilatie
Brandalarm
Storing
Manuele inschakeling van de ventilatie
Max. aantal ventilatiekleppen Tot 6 (terugtrekveer)
Tot 2 (gelijkstroom)
Ventilatieoppervlakte van de klep (m2) Op maat
Motor van de ventilatieklep Motor met terugslagveer of met gelijkstroom
Beveiliging bij stroomuitval (opening van ventilatiekleppen) Terugslagveer of noodbatterij
Beveiliging bij storing van componenten en elektrische kabels Fail Safe
Aansluitingsmogelijkheden
Aansluiting op bedieningseenheid van de lift
Aansluiting op brandcentrale
Aansluiting op GTB
Aansluiting op een aanjager
Aansluiting op een thermostaat, een sirene
Conformiteit
CE-conforme componenten
